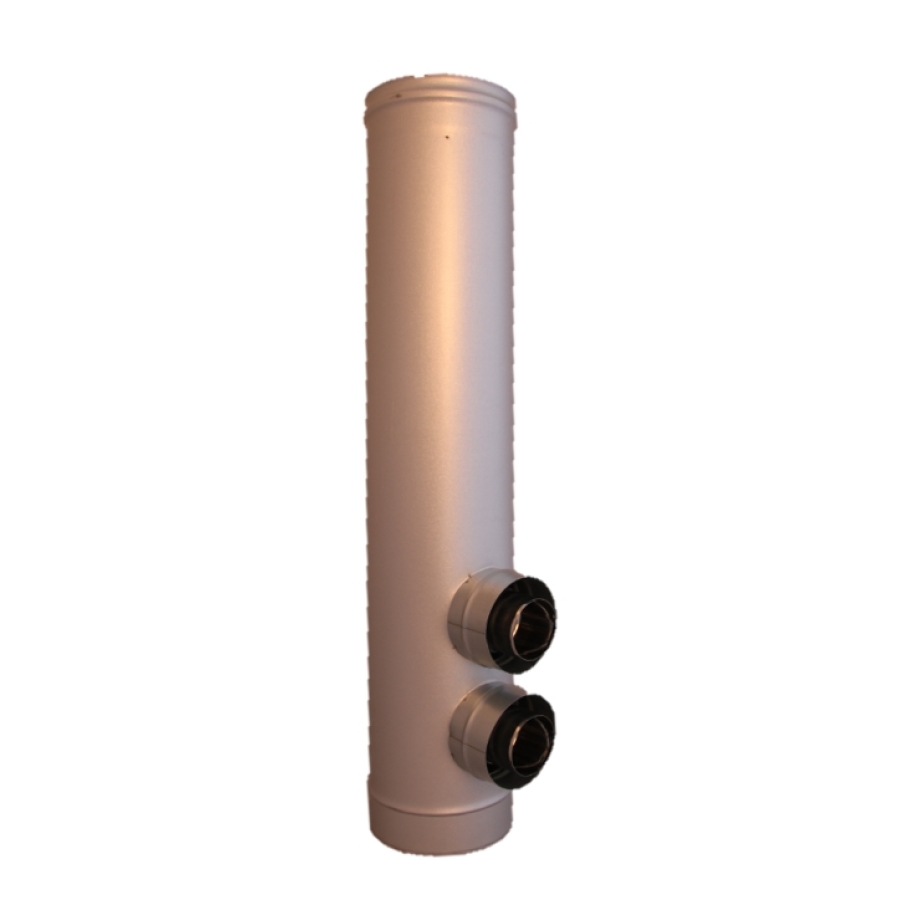

Isotip système modulaire pour l’évacuation des gaz et amenée d’air de plusieurs chaudières à ventouse. Ces chaudières doivent-être équipées d’un clapet anti-retour. Le système est un conduit concentrique assurant l’amenée d’air comburant et l’évacuation des produits de combustion par les appareils à condensation individuels à circuit de combustion étanche. Le conduit intérieur garantit l’évacuation des gaz et le conduit extérieur garantit l’amenée d’air. Ceci crée une infrastructure de cheminée en 100% de sécurité. Applicable en nouvelles constructions et en rénovations des immeubles de logements collectifs. Le système modulaire consiste d’une gamme d’accessoires pour faire face à n’importe quelle situation. Il existe d’éléments droits, de réglables, de coudes, de tés, d’éléments d’inspection, de supports, de passages toitures,… En cas d’utilisation les éléments spéciaux pour cascade, aussi applicable aux installations en cascade pour les bâtiments non résidentiels.

Applications

• Immeubles de logements collectifs et bâtiments non résidentiels avec les éléments de cascade
• Chaque appartement a sa propre chaudière ou en collectivité en cascade et se raccorde sur le Conduit Collectif pour Chaudières Etanches (3CE)
• Matériel de raccordement de la chaudière au 3CE voir systèmes étanches d’évacuation des gaz et amenée d’air avec conduits concentriques
• Consultez-nous en cas de doute pour la calculation du diamètre

Finition

• Conduit intérieur pour les gaz toujours en inox 316
• Conduit extérieur pour l’air au choix en inox 304 ou en acier galvanisé d’un alliage à base d’aluminium
• Partie sur toiture en option en stock en couleur noir RAL 9005, autres couleurs RAL sur commande

Normalisation

• CSTB: DTA 14/16-2259
• Déclaration de performance: DoP 007124753-A-3CEp
• Marquage CE: certificat no. 0071-CPR-2475C3
• Le système a été testé par ENGIE Lab, laboratoire d’essai du groupe GRDF
• Répondant aux normes d’incendies des logements collectifs

Raccordements

• 2 à 20 chaudières
• Diamètres Ø 80/130 mm, Ø 100/150 mm, Ø 110/180 mm, Ø 130/200 mm, Ø 180/250 mm, Ø 200/300 mm et 230/350 mm
• 2 chaudières maximum par étage ou avec plusieurs chaudières en cascade
• Piquages en 60/100, Ø 80/125 mm et 100/150 mm
