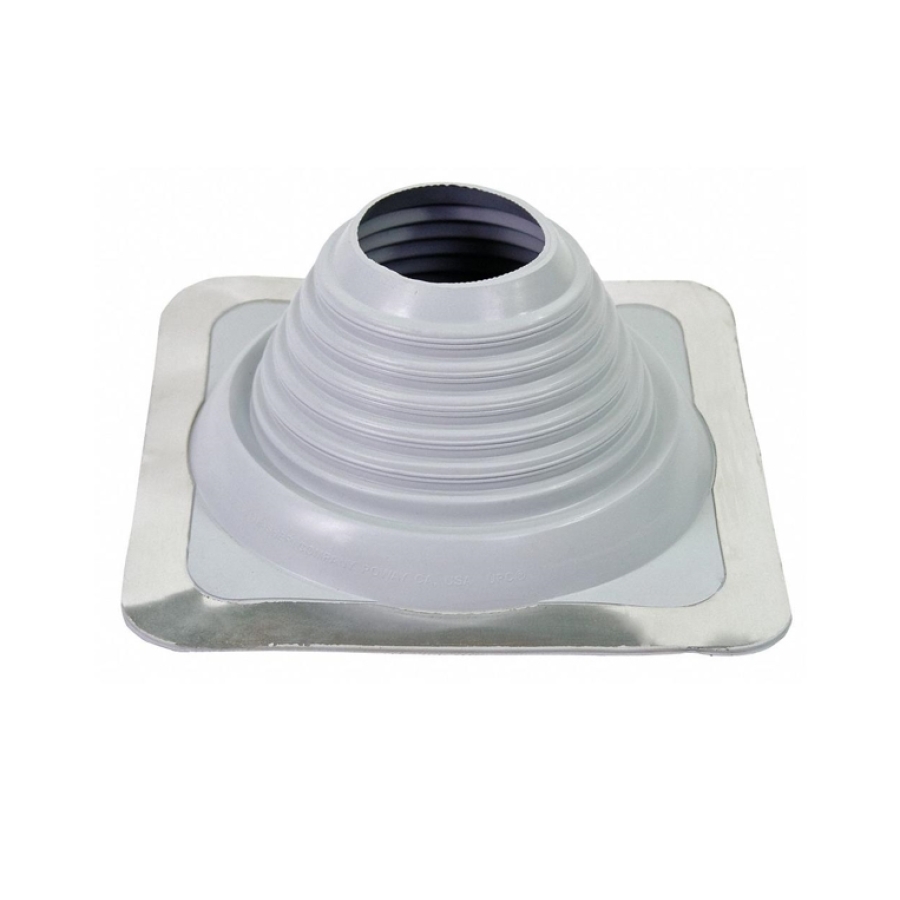

Le passage toiture en caoutchouc EPDM avec manchon en caoutchouc universel pour plusieurs diamètres est utilisé comme passage de toiture pour une large gamme de toitures profilées telles que des tôles ondulées, des tôles profilées et des tôles plates. Celui-ci est fabriqué en caoutchouc EPDM souple et peut être étiré et découpé à la taille souhaitée. Vous coupez l’arrondi fortement plus petit que la taille du conduit afin que le caoutchouc se serre fermement autour du conduit lorsque vous insérez le conduit à travers. Il est recommandé de finir avec un collier de serrage et un produit d'étanchéité pour rendre le caoutchouc extrêmement serré et imperméable afin de monter le conduit. La plaque de base carrée comporte un rebord en aluminium de sorte que vous pouvez plier la base en forme profilée, puis montez-la à l'aide de vis Parker et auto-perforante ainsi qu’un produit d'étanchéité sur le toit. Également disponible en variantes avec une large base en aluminium souple pour les tuiles et les ardoises.

Emballage

• Par pièce

Caractéristiques

• Avec base flexible en alu pour toitures profilées
• Passages pour plusieurs diamètres
• Disponible en EPDM et Silicone
• EPDM continu de -55°C à 100°C avec des sommets intermédiaires jusqu’à 135°C
• Silicone continu de -74°C à 225°C avec des sommets intermédiaires jusqu’à 260°C
• Résistant aux rayons UV ainsi qu’aux autres influences du temps

Couleurs

• EPDM: Brun, Noir, Gris, Blanc, Vert foncé, Vert clair, Bleu foncé, Bleu clair, Rouge et Terre cuite
• Silicone: Rouge en gris

Types

• 1: diamètres 6 – 70 mm, base 114 x 114 mm
• 2: diamètres 22 – 101 mm, base 152 x 152 mm
• 3: diamètres 6 – 146 mm, base 203 x 203 mm
• 4: diamètres 70 – 177 mm, base 254 x 254 mm
• 5: diamètres 101 – 209 mm, base 279 x 279 mm
• 6: diamètres 121 – 254 mm, base 304 x 304 mm
• 7: diamètres 140 – 292 mm, base 355 x 355 mm
• 8: diamètres 171 – 343 mm, base 431 x 431 mm
• 8X: diamètres 0 – 381 mm, base 495 x 495 mm
• 9X: diamètres 203 – 520 mm, base 635 x 635 mm
• Maxi fermé: diamètres 0 – 724 mm, base 863 x 863 mm
• Maxi ouvert: diamètres 0 – 724 mm, base 863 x 863 mm
• Mini: diamètres 3 – 19 mm, base 57 x 57 mm

Installation

• Nettoyer la surface de montage
• Sélectionnez la bonne taille et recoupez la débouchure si nécessaire .
• Placez le passage toiture autour
• Adaptez le passage toiture au profil du toit. Il est recommandé d’utiliser un objet sans pointe
• Appliquez le kit, qui est fourni avec, entre l’EPDM et la toiture
• Visez la plaque de base sur le toit (uniquement avec des tôles profilées)
