Un travail difficile lors du montage des panneaux PV reste le passage des câbles. Ce passage doit être sûr et étanche à l’air et l’eau. Surtout pour des maisons QNE cette étanchéité est très importante. Des mesures pour la construction étanche à l’air ont montré que les fuites se manifestent le plus fréquent aux passages toitures. De l’air humide se dirige de la maison par le passage toiture et se condense dans la construction de toiture. Ce qui provoque de la moisissure et affecte la construction. Hekon commercialise dans la gamme Solaire - Airco passages pour câbles et conduits plusieurs solutions de passages de toiture, pour un toit en pente, pour un toit plat et pour différentes tailles de câbles. Pour une finition étanche à l’air vous vous servez de la manchette Passage Câble.

Emballage

• Par pièce

Solutions

• Solaire - Airco tuile pour câbles solaires toiture en pente 15°-55° UB0770206 comme base pour le passage des câbles pour panneaux PV. Ce passage est doué pour un maximum de 6 câbles avec un diamètre de 4-8 mm. Ce passage convient très bien au système Solaire Sur Toiture.

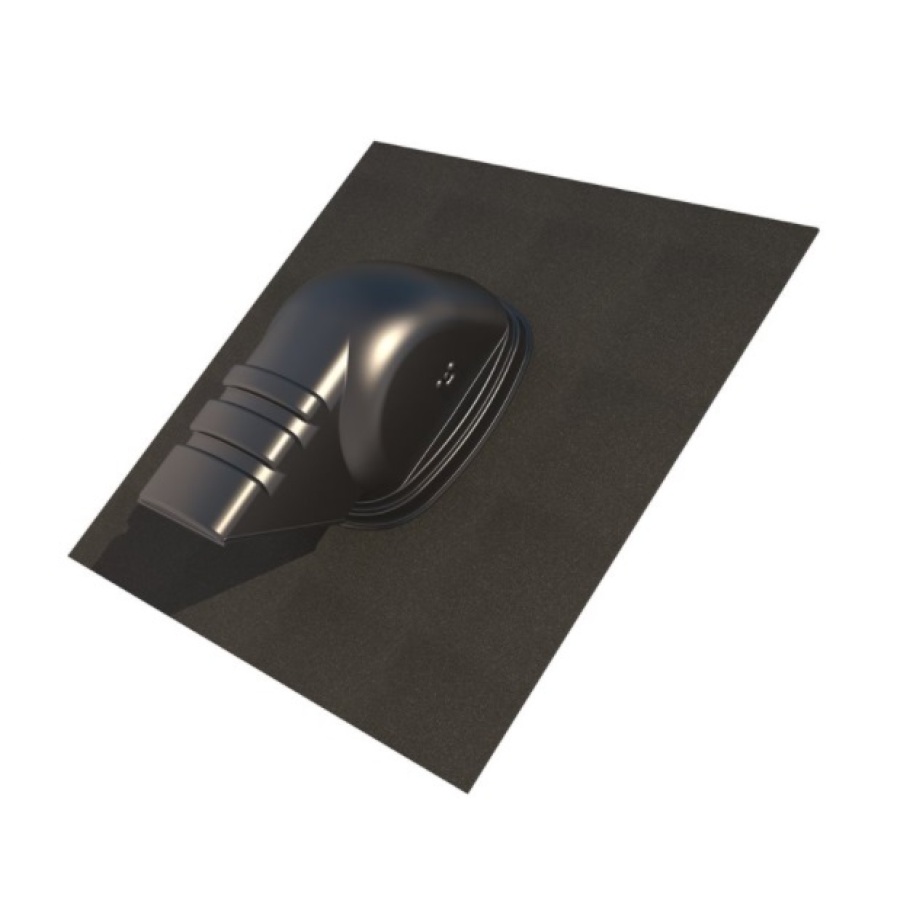

• Solaire - Airco tuile pour câbles et conduits toiture en pente 15°-55° UB0770207 pour des faisceaux de câbles plus épais. Conçu en principe pour le passage de deux conduits thermiques avec un diamètre de maximum 50 mm. Les câbles n’ont pas de contact direct avec le passage toiture ce qui évite l’usure par frottement.
• Solaire - Airco tuile pour câbles et conduits toiture en pente 15°-55°. UB0770208 convient à tous les toits en pente aussi bien pour Solaire Sur Toiture que Solaire Dans la Toiture. Le design bas reste en dessous des liteaux ce qui permet une liberté optimale pour le placement. Afin de faire passer les câbles positifs et négatifs séparément le set est conçu de deux conduits de passage. Une manchette étanche à l’air est intégrée.
• Solaire - Airco plaque isolée dia 110 mm pour passage câbles et conduits conçu pour un toit plat.0°. UB0770216 avec plaque est doué comme passage de toiture pour des faisceaux de câbles et conduits thermiques pour des panneaux PV et systèmes d’énergie solaire.
• Solaire - Airco plaque isolée dia 120 mm pour passage câbles et conduits conçu pour un toit plat.0°. UB0770221 avec plaque est doué comme passage de toiture pour des faisceaux de câbles et conduits thermiques pour des panneaux PV et systèmes d’énergie solaire.

Caractéristiques

• Maximum 4 – 6 câbles de Ø 4 – 8 mm
• Tuile universelle avec solin en plomb artificiel Ubiflex
• Version noire
• Pente de 15-55°
• 100% étanche à l’eau
• Dimensions solin Ubiflex Standard: 500 mm x 600 mm (LxL)

Caractéristiques

• Convient pour des câbles et conduits solaires et thermiques
• Ouverture de Ø 110 mm pour p.ex. 2 conduits thermiques de Ø 50 mm max chacun
• Tuile universelle avec solin en plomb artificiel Ubiflex
• Version noire
• Pente de 15-55°
• 100% étanche à l’eau
• Dimensions solin Ubiflex Standard: 500 mm x 500 mm (LxL)

Caractéristiques

• Raccordement étanche à l’air et à l’eau via le paquet de toit (sous toiture)
• A poser en combinaison avec la tuile universelle pour câbles et conduits thermiques (UB0770206 ou UB0770207)
• Pente de 15-55°
• La partie extérieure se compose d’un manchon étanche à l’air et à l’eau avec rebord
• La partie intérieure contient également un manchon étanche + une boîte à câbles pour cacher le câblage
• Version noire

Caractéristiques

• Convient pour des câbles et conduits solaires et thermiques
• Ouverture de Ø 110 mm pour p.ex. 2 conduits thermiques de Ø 50 mm max chacun
• Inclusif plaque isolée à coller en alu Ø 110 mm
• Adaptateur et capuchon démontable
• 100% étanche à l’eau
• Version noire

Caractéristiques

• Convient pour des câbles et conduits solaires et thermiques
• Ouverture de Ø 110 mm pour p.ex. 2 conduits thermiques de Ø 50 mm max chacun
• Inclusif plaque isolée à coller en alu Ø 120 mm
• Adaptateur et capuchon démontable
• 100% étanche à l’eau
• Version noire
