PIQUAGE ROND Ø 200/100 AVEC JOINTS

Prix:

4,32 €
Français (BE)

WEBSHOP


  2. E-shop
  3. PIQUAGE ROND Ø 200/100 AVEC JOINTS
PIQUAGE ROND Ø 200/100 AVEC JOINTS
Sur commande

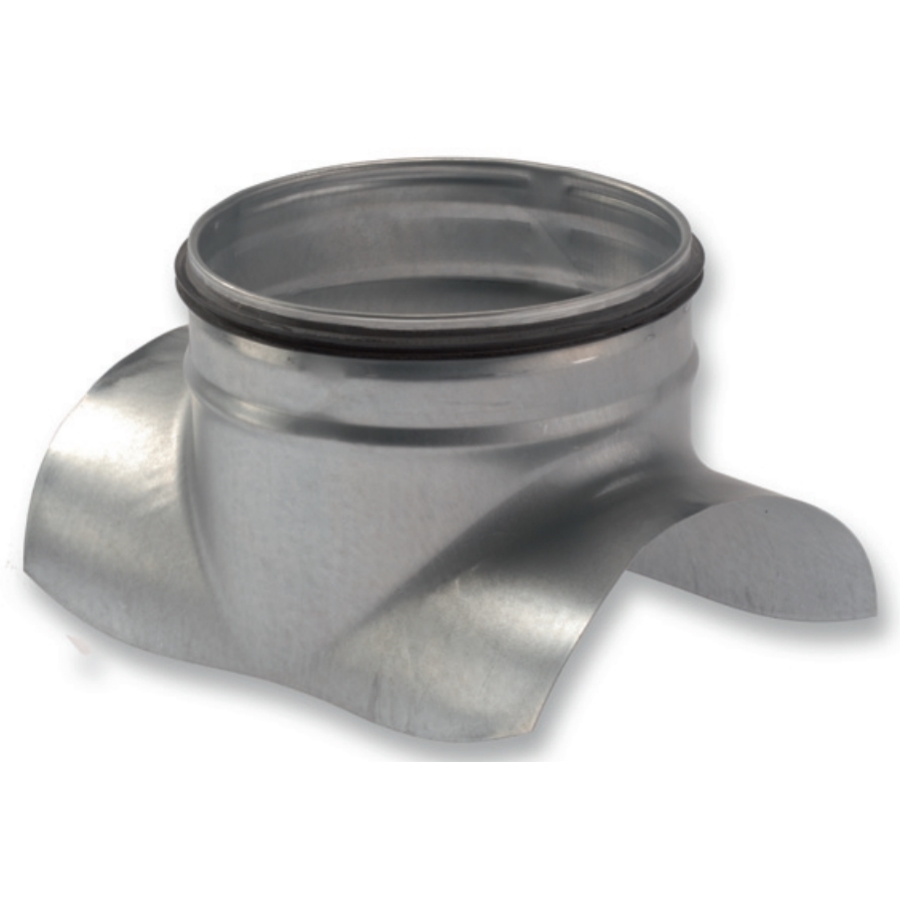

PIQUAGE ROND Ø 200/100 AVEC JOINTS

Référence de l'article: VE200/100ZAR
https://www.hekon.be/web/image/product.template/14497/image_1920?unique=cc3be42

4,32 € 4.32 EUR 4,32 € Toutes taxes comprises

  • Materiaal
  • Diameter
  • Type

Cette combinaison n'existe pas.

 VRAAG EEN OFFERTE AAN
Voor 15:00u besteld?t
Volgende werkdag geleverd
Click & Collect
Bestelling onmiddellijk beschikbaar
Advies op maat
Gratis deskundig advies bij uw aankoop.

Avant tout il faut mentionner que les conduits spiralés et pièces de forme ne sont pas conçus, ni agréés pour l’évacuation des gaz de combustion. Ceci à cause de la résistance à la corrosion et l’étanchéité. Conduits spiralés avec une longueur de 3 m, fabriqués à partir de bande en acier galvanisé de qualité "Sendzimir", assemblage à joint agrafé pour assurer l'étanchéité et la rigidité. La classification d'étanchéité jusqu'à classe C selon EN 12237. Pièces de forme pour gaines en acier galvanisé sont muni d’un joint en caoutchouc à double lèvre. Pièces de forme jusqu'à Ø200 classe D suivant la norme EN 12237. Au-dessus de Ø200 classe C suivant la norme EN 12237. La classification d'étanchéité est déterminée entre autres par le montage sur le chantier.


Applications

  • Les conduits spiralés sont utilisés pour l'amenée et l'évacuation d'air dans les systèmes de ventilation et de climatisation

    Matière
  • Souspression maximale pour obtenir la classe C : -750 Pa
  • Surpression maximale pour obtenir la classe C : 2000 Pa
  • Température maximale 70°C
  • Acier galvanisé Z275 à double couche zinguée de 275 g/m² suivant EN 10.142 et EN 10.143
  • Paroi zinguée avec une épaisseur moyennne de 20 micron
  • Vu que la production des conduits d'air s'effectue en différents lots, il se peut qu'il y ait des différences de couleur entre les différentes gaines
  • Agrafé
  • Au contraire des conduits de fumée les jonctions des conduits aérauliques sont femelle-femelle et les pièces de forme sont mâle-mâle

    Epaisseur
  • Dia 80 - 180 mm: 0,4 mm
  • Dia 180 - 250 mm: 0,5 mm
  • Dia 280 - 400 mm: 0,6 mm
  • Dia 450 - 500 mm: 0,7 mm
  • Dia 560 - 800 mm: 0,8 mm
  • Dia 900 - 1000 mm: 1,0 mm

    Points d’attention
  • Pour la conception d’un réseau de ventilation, on se sert des conduits lisse et ronde en métal y compris les pièces de forme afférentes, muni d’un joint à double lèvre. La jonction se fait par emboitement, les conduits sont femelle et les pièces de forme sont mâle. Les dimensions des conduits sont élu de manière que la vitesse d’air et les pertes de pression resteront minimales. Le système des conduits et ses pièces de forme sont conçus de telle façon que les jonctions se fassent sans, ou dans le pire des cas, avec un minimum de vis, rivets, tape ou rubans rétractable à froid. Comme les percements nécessaires sont ainsi réduits au minimum, ceci nous offre l’avantage que la paroi intérieure reste lisse. Ce qui résulte à un entretien plus facile du réseau. Le montage se réalise par des colliers de fixation, brides murales ou autres fixations solides. Les brides à suspendre doivent être assez solides de manière qu’ils reportent le poids totale du réseau et ses composants aux points de fixation dans la construction du bâtiment. Les conduits sont spiralés et agrafés de tôle assez épaisse, testé pour une souspression de -750Pa et une surpression de 2000Pa classe d’étanchéité C. Selon la norme EN10237 ils sont fabriqués des bobines en acier DX51D zingués Z275. Les conduits sont prévus d’une couche de zinc sur les deux parois conforme le procédé du Sendzimir avec une épaisseur de 275 g/m² ou 18 à 20 micron de chaque côté. Tous les diamètres sont produits de feuillard en acier avec une agrafe simple et un aspect visuel similaire et une rigidité suffisante sur la longueur totale. Les pièces de forme (manchons, coudes, T’s,..) sont munies d’un joint en EPDM à double lèvre, prémonté à l’usine. Ce joint est élastique et possède une structure des cellules étanche ce qui garantit une étanchéité aéraulique. Les fixations des composants des pièces de forme sont réalisées, soit par une agrafe, soit elles sont soudées. Les conduits et les pièces de forme sont obligatoirement conforme au cahier des charges type art. C14. Par. 2 du cahier des charges type 105 de la Régie des Bâtiments, et à la EN 1506 et à la EN 12237. Suite à l’installation un test d’étanchéité peut s’effectuer cfr. Par. E5 du cahier des charges type 105 et/ou EN 12237. Les conduits réalisent, en cas de montage correct, une classe d’étanchéité C. La fiche technique du fabriquant et des échantillons peuvent être présentés à l’architecte ou l’ingénieur pour approbation.
    • Diameter 100 ou 200
    Type BT ou SP
    Materiaal GALVA
