Een energiezuinige monoblock warmtepomp kiezen en goed dimensioneren is één ding. Maar het rendement valt of staat met een stuk dat vaak over het hoofd wordt gezien: de leiding tussen de buiten-unit en de technische ruimte. Precies daarvoor lanceert HEKON dé oplossing: een voorgeïsoleerde inox flexibel met aerogel-isolatie en push-fit koppelingen.
Het probleem: warmteverlies tussen buiten-unit en woning
Op de weg van de buiten-unit naar de technische ruimte kan veel energie verloren gaan. Buiten wordt de leiding blootgesteld aan wind, regen en vocht. Veel klassieke isolatie neemt na verloop van tijd water op en isoleert daarna slechter.
Binnen komt de warmte van een slecht geïsoleerde leiding terecht in de garage of de technische ruimte, en niet in de leefruimtes.
Gevolg: de warmtepomp moet dat verlies compenseren, en dat kost rendement. Wordt er in de zomer gekoeld, dan kunnen koude leidingen bovendien condens vormen.
Kleine buigradius
eenvoudig met de hand te buigen
Push-fit koppeling
niet solderen, niet persen
Aerogel-isolatie
dun maar sterk isolerend
Op maat
verkrijgbaar per lopende meter

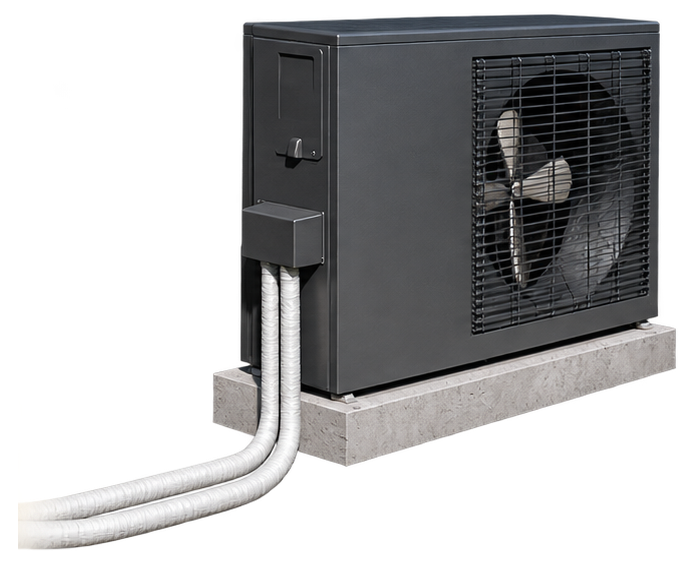

De oplossing: één leiding, van buiten-unit tot technische ruimte
De geïsoleerde inox flexibel is speciaal ontwikkeld voor monoblock-opstelling. In de duo-uitvoering hebben aanvoer en retour elk hun eigen geïsoleerde mantel, maar ze hangen aan elkaar vast. Zo leg je beide leidingen in één beweging.
Waar nodig haal je ze eenvoudig uit elkaar door ze in te snijden langs de voorziene snijgroef die ze samenhoudt. Je hoeft dus geen isolatieschalen aan te brengen, niets af te tapen en geen bochtstukken te plaatsen.

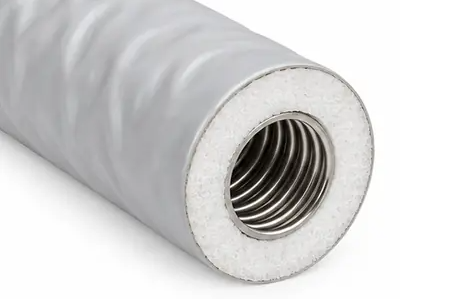

SAMENGESTELD UIT drie lagen
- Binnenmantel in RVS 316L – corrosievast en met een kleine buigradius
- 6 mm aerogel-isolatie – dun maar uitzonderlijk goed isolerend
- Grijze PVC-mantel – waterbestendig, UV-bestendig en bestand tegen temperatuurschommelingen
Aerogel-ISOLATIE: dunner, en toch beter geïsoleerd
Aerogel is een van de best isolerende materialen die vandaag bestaan. Deze isolatie heeft een warmtegeleidingscoëfficiënt van 0,017 W/mK (EN 12667).
Met 6 mm aerogel isoleer je daardoor beter dan met een dubbel zo dikke klassieke EPDM-isolatie.
Kleinere buitendiameter
Een smallere sleuf en een compactere doorvoer door gevel of fundering.
Blijvend goede isolatie
Aerogel is waterafstotend (hydrofoob) en neemt geen vocht op, ook niet in een natte sleuf.
Brandveilig
Brandklasse A2-s1, d0 (EN 13501). Nagenoeg onbrandbaar, met weinig rook en zonder brandende druppels.
Niet interessant voor knaagdieren
Aerogel is geen voedingsbron, waardoor dieren de isolatie met rust laten.

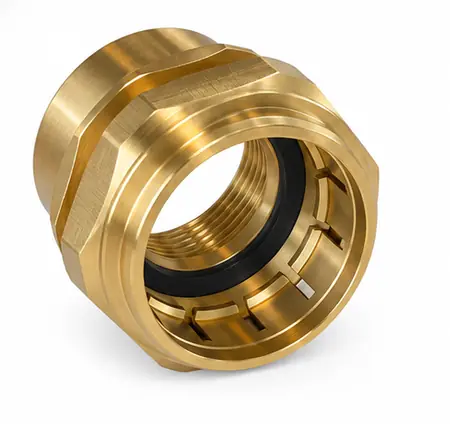

Push-fit KOPPELINGEN: aansluiten zonder solderen of persen
De grootste tijdswinst zit in de aansluiting. De koppelingen voor deze flexibel zijn push-fit: je hebt geen soldeerbout, geen persmachine en geen kalibreergereedschap nodig.
1Afkorten
Snij de leiding op de gewenste lengte en zorg ervoor dat minstens 6 groeven van de geribbelde buis gestript zijn van isolatie.
2Insteken
Duw de flexibel recht in de push-fit koppeling.
3Aandraaien
Draai de wartel handvast aan. Gebruik vervolgens een momentsleutel om de moer verder vast te draaien. De EPDM-dichting sluit de verbinding af.
4Afwerken
Schuif de krimpkous over het uiteinde en krimp ze. Zo sluit je het geheel mooi waterdicht af.
De koppelingen zijn gemaakt van messing MS58 (EN 12165) en zijn demonteerbaar. Moet de buiten-unit ooit onderhouden of vervangen worden, dan maak je de verbinding gewoon weer los.
| Maat | Aansluiting (mannelijk en vrouwelijk) |
|---|---|
| DN25 | 1" |
| DN32 | 1-1/4" |
| DN40 | 1-1/2" en 2" |

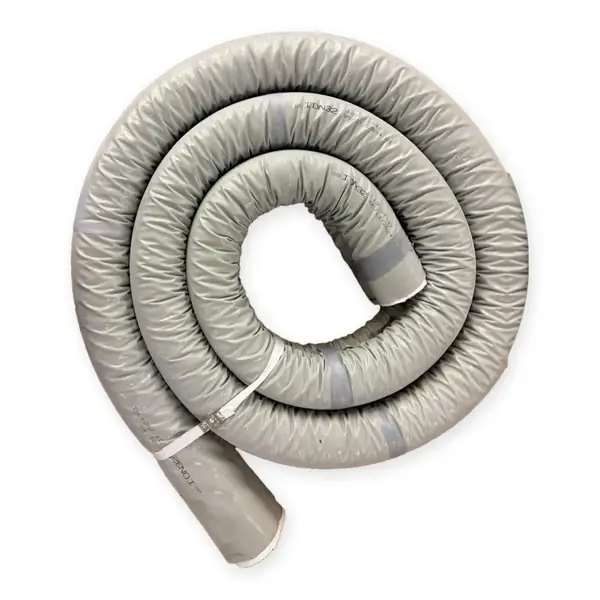

Op maat gesneden, en uit voorraad leverbaar
Je geeft per project de gewenste lengte van het traject door, en wij snijden de flexibel op maat. Zo zitten er geen extra koppelingen in het traject en blijven er geen reststukken over.
| Uitvoering | Enkel | Duo |
|---|---|---|
| DN25 | Op voorraad | Op voorraad |
| DN32 | Op voorraad | Op voorraad |
| DN40 | Op bestelling | Op bestelling |
* Andere isolatiediktes leveren we op aanvraag. Neem gerust contact met ons op.
VEELGESTELDE VRAGEN
Ja. De leiding is corrosievast, de aerogel neemt geen vocht op en de mantel is waterbestendig. Een wachtbuis geeft wel extra bescherming tegen eventuele graafschade.
Nee. Je buigt de leiding met de hand en sluit de push-fit koppelingen aan door de flexibel in te steken en de wartel aan te draaien. Je hoeft niet te solderen of te persen. Je hebt alleen een buissnijder nodig om de leiding af te korten, en een heteluchtpistool om de krimpkous te krimpen.
Ja. De RVS 316L-binnenbuis en de aerogel-isolatie, die bestand is tot 675 °C, kunnen de hogere temperaturen van een zonnecollectorkring aan.
Ja. De binnenbuis in RVS 316L en de EPDM-dichtingen zijn bestand tegen glycol. Controleer wel of de fabrikant van de warmtepomp glycol toelaat.
Ja. Onder de mantel is plaats voorzien voor een sensorkabel. Zo leg je deze kabel in dezelfde beweging mee, zonder extra mantelbuis of doorvoer.
