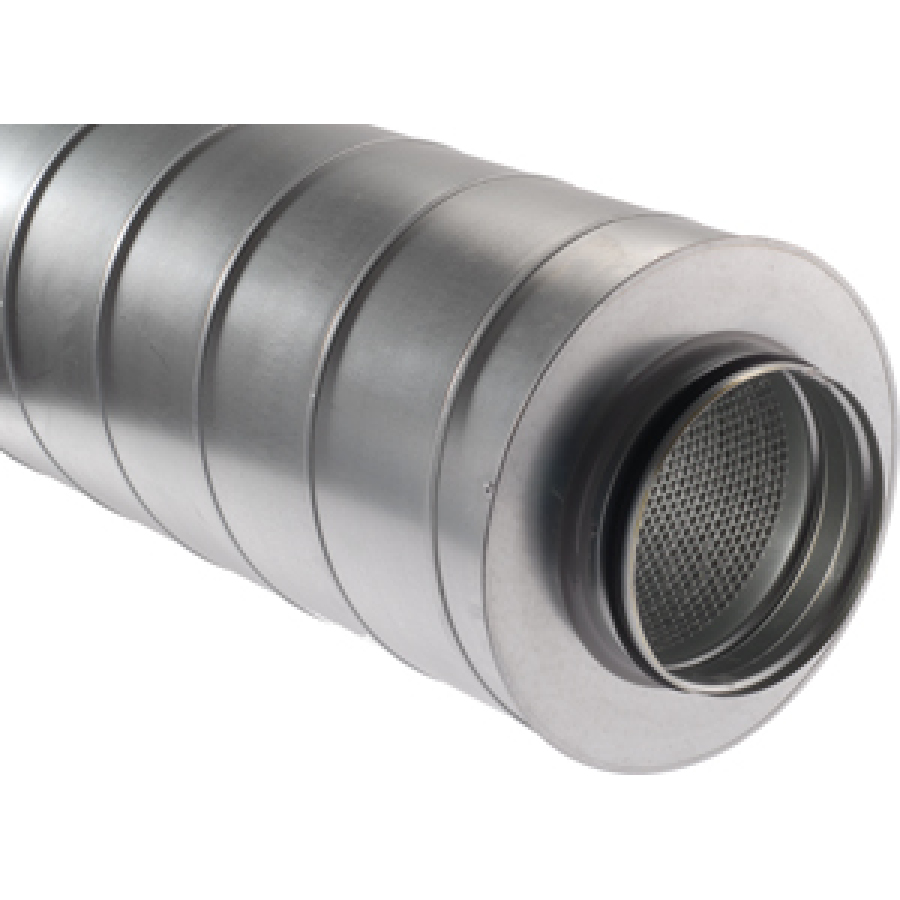

Avant tout il faut mentionner que les conduits spiralés et pièces de forme ne sont pas conçus, ni agréés pour l’évacuation des gaz de combustion. Ceci à cause de la résistance à la corrosion et l’étanchéité. Silencieux circulaire composé d’une gaine spiralée et rigide extérieure, d’un manteau intérieur perforé en acier galvanisé et une enveloppe insonorisante et ininflammable entre les deux avec une épaisseur de 100 mm qui est recouverte d’un tissu de verre pour des vitesses d’air jusqu’à 20 m/s. Valeurs d’atténuation selon DIN EN ISO 7235 (63, 125, 250, 500, 1k, 2k, 4k, 8k [Hz]).

Applications

• Pour l’atténuation sonore dans des gaines d’air circulaires
• Diminution du bruit produit par les ventilateurs
• Diminution du bruit aérodynamique des régulateurs de débit ou autres éléments faisant partie de la canalisation
• Peut être utilisé pour atténuer l’interphonie et éviter la transmission de bruit entre les pièces à travers de la canalisation

Matière

• Le silencieux est composé d’une gaine spiralée extérieure
• Manteau d’isolation avec une épaisseur de 100 mm
• La partie intérieure est fabriquée à partir d’une plaque en acier perforée
• Le vide entre les deux est rempli de laine minérale insonorisante et ininflammable selon DIN4102 A2, poids spécifique > 20 kg/m³, classe de matériaux A2
• Laine minérale certifiée selon RAL GZ 388
• Raccordement aux gaines d’air circulaires selon DIN EN 1506 ou DIN EN 13180
• Raccordement étanche à l’air classe D avec caoutchouc EPDM selon DIN EN 12237

Points

• Le bruit dans les gaines d’air est atténué à l’aide de silencieux circulaires rigides. Ils ont été développés pour diminuer le bruit produit par les ventilateurs ou le bruit aérodynamique des régulateurs de débit ou d’autres éléments faisant partie de la canalisation. Les silencieux peuvent aussi être utilisés pour atténuer l’interphonie et éviter la transmission de bruit entre les pièces à travers de la canalisation. Le silencieux est composé d’un manteau extérieur fabriqué à partir d’une gaine spiralée et un manteau intérieur perforé en plaque d’acier galvanisé. Le vide entre les manteaux est rempli de matériau d’absorption en laine minérale ininflammable et insonorisante entre les deux et est recouverte d’un tissu de verre au côté intérieur perforé pour des vitesses d’air jusqu’à 20 m/s. Les silencieux sont équipes en standard d’un raccord pour gaine avec un joint à lèvre en caoutchouc aux deux extrémités. Les silencieux sont montés des deux côtés dans la gaine et sont fixés de préférence par des colliers de suspension. La perte de pression est limitée grâce au montage.
