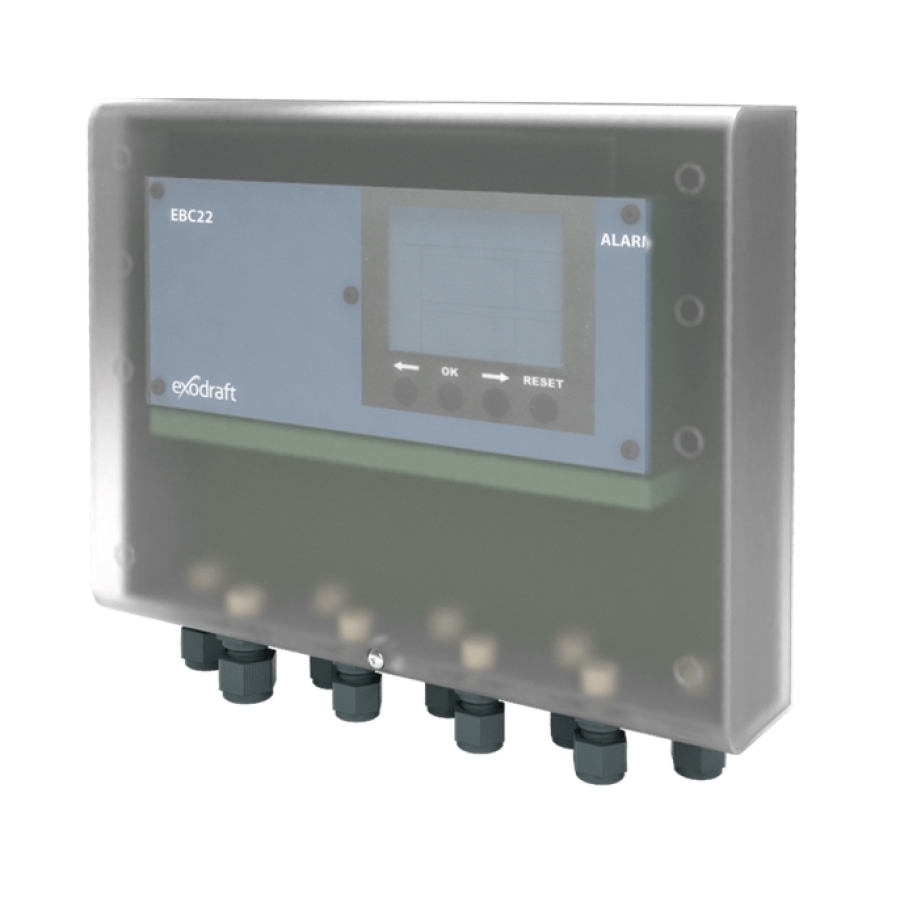

Het EBC22-automatiseringssysteem is een automatische regelaar met een drukomvormer (XTP-sensor) voor een of meer ketels of andere installaties waarvoor meerdere atmosferische warmtebronnen (type B) op hetzelfde rookgasafvoerkanaal zijn aangesloten. Met behulp van XTP-sensoren, die in het kanaal zijn geïnstalleerd, wordt de druk geregeld en gehandhaafd door de snelheid van de rookafzuiger te regelen. De regelaar is uitgerust met ingangen en uitgangen voor twee ketels. Met de ES12-relaiskast (in optie) kunt u maximaal vier ketels op hetzelfde kanaal aansluiten. De EBC22-automatisering biedt ook de mogelijkheid van een externe ingang voor een drukschakelaar of een detectiealarm, evenals de mogelijkheid van een alarmuitgang voor bijvoorbeeld een gebouwbeheersysteem. Wanneer een ketel of verwarmingssysteem opstart, wordt een signaal naar de regelaar gestuurd die de rookafzuiging op volle snelheid start. Wanneer de regelaar het signaal ontvangt dat de gewenste druk is bereikt, wordt een signaal verzonden om de ketelbrander(s) in werking te stellen. De benodigde trek in het kanaal is alzo altijd gegarandeerd wanneer u de ketel start. Hierdoor zijn de beste werkingsomstandigheden en de hoogste rentabiliteit gegarandeerd. Indien de onderdruk onder het vereiste niveau komt, wordt de snelheid van de rookgasventilator aangepast totdat de noodzakelijke onderdruk gewaarborgd is. De EBC22 heeft een externe alarmuitgang voor mogelijke integratie in een gebouwbeheersysteem.

Toepassingen

• Uitsluitend met Exodraft rookgasventilatoren
• Uitsluitend op atmosferische (type B) toestellen
• Alle brandstoffen
• Verwarmingstoestellen en warmwaterbereiders
• Desgewenst te combineren met EXH-ES12 relaiskast (voor 3 tot 4 toestellen)
• Te combineren met werkschakelaar EXH-WS2P, EXH-WS3P of de EXH-WS4P
• Geschikt voor de rookgasventilatoren EXH-RSV160, EXH-RSV200, EXH-RSV250, EXH-RSV315, EXH-RSV400, EXH-RSVG200, EXH-RSVG250, EXH-RSVG315, EXH-RSG125, EXH-RSG150, EXH-RSG200

Afwerking

• Thermoplastisch materiaal
• Robuust concept
• Opbouw

Types

• EBC22EU01 voor binnen installatie
• EBC22EU02 voor buiten installatie
